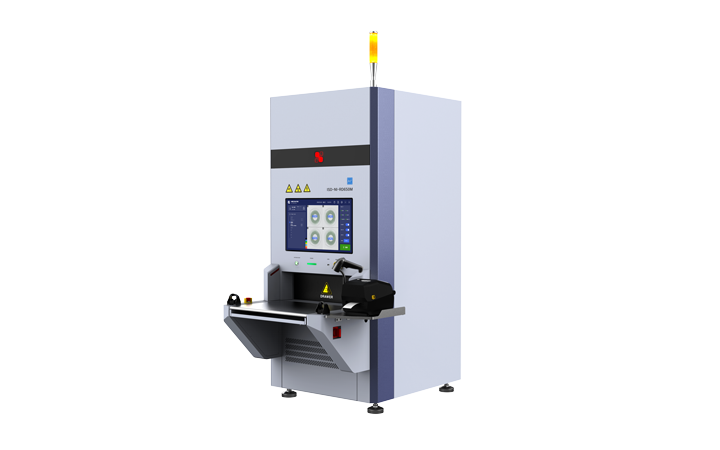

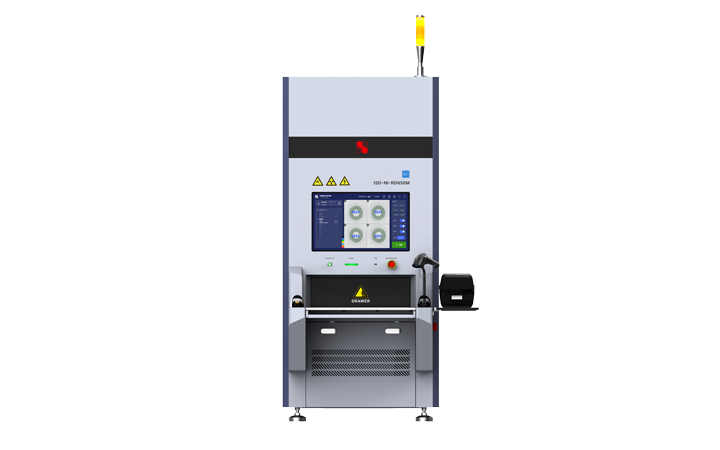

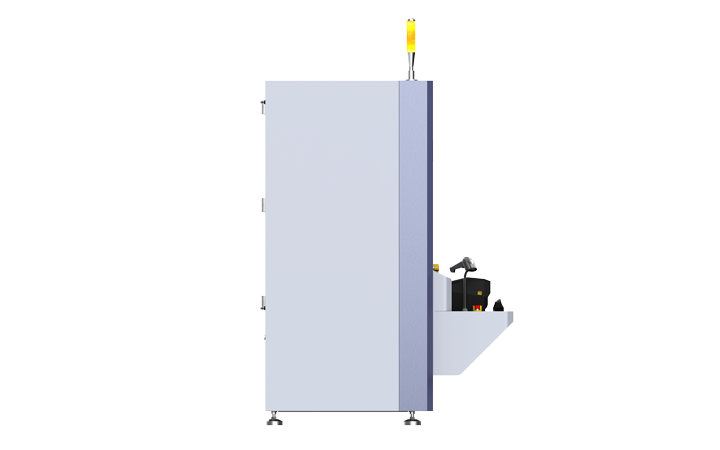

Diese Geräteserie besteht im Wesentlichen aus sieben Hauptsubsystemen: einer Röntgenquelle, einer Bilderfassungseinheit, einem Computerbildverarbeitungssystem, einem mechanischen System, einem elektrischen Steuerungssystem, einem Sicherheitsschutzsystem und einem Alarmsystem. Durch die Integration moderner zerstörungsfreier Prüftechnologie, Computersoftwaretechnologie, Bilderfassungs- und -verarbeitungstechnologie, mechanischer Übertragungstechnologie und KI-Algorithmen kombiniert das System optische, mechanische, elektrische und Computertechnologien in einer einzigen Lösung. Es nutzt die Unterschiede in den Röntgenabsorptionseigenschaften von Materialien mit unterschiedlichen Dichten und Dicken, um elektronische Komponenten in Materialschalen abzubilden und zu zählen. Die intelligente Zählmaschine von X-Ray ist für den Einsatz mit SMT-Produktionslinien zur automatisierten Materialbestandszählung am Ende der Produktionslinie konzipiert. Es kann gleichzeitig vier Materialbehälter zählen und Codes automatisch scannen, wodurch der Arbeitsaufwand reduziert und die betriebliche Effizienz verbessert wird. Die X-Ray Intelligent Counting Machine kann bei Bedarf auch in MES-Systeme integriert werden, was eine effizientere, zuverlässigere und datengesteuerte Verwaltung der Materialbestandszählung und -lagerung ermöglicht.
(1).png)
Inspektionsgeschwindigkeit bis zu 8 Meter pro Minute
Unterstützt 7–17-Zoll-Rollen, feuchtigkeitsempfindliche Komponenten mit Trockenpackungen, Schalenmaterialien und mehr
Zählgenauigkeit 99,99 %, unterstützt durch KI-basierte Zählalgorithmen
Barcode-Lesegenauigkeit 99,9 %, mit einem 20 MP AI-fähigen Scannen Kamera
Zugriff auf eine Materialdatenbank mit über 15.000 Artikeln; Algorithmus-Updates über OTA innerhalb von 72 Stunden
Nahtlose Integration mit Systemen wie ERP, MES und WMS
Erweiterter Hardwareschutz; getestete Oberflächenstrahlungsäquivalentdosis < 0,5 μSv/h
| Allgemeine Spezifikationen | |
|---|---|
| Gesamtabmessungen | 888 mm (L) x 1350 mm (B) x 1850 mm (H) (ohne dreifarbiges Licht) |
| Gesamtgewicht | 520 kg |
| Gesamtstromverbrauch | 450W |
| Stromversorgung | Wechselstrom 220 V 50/60 Hz |
| Betriebstemperatur | 0-40℃ |
| Zertifizierung | CE-konform |
Ein automatisiertes Röntgeninspektionssystem (AXI) erfasst Röntgenbilder elektronischer Produkte und analysiert deren innere Struktur, ohne das Produkt zu beschädigen. Das System basiert auf den großen KI-Modellen von Hikvision Guanlan und vergleicht Inspektionsbilder automatisch mit trainierten KI-Modellen, um Fehler, fehlende Komponenten und Montageprobleme zu erkennen und so die Inspektionsgenauigkeit und Produktionseffizienz zu verbessern.
