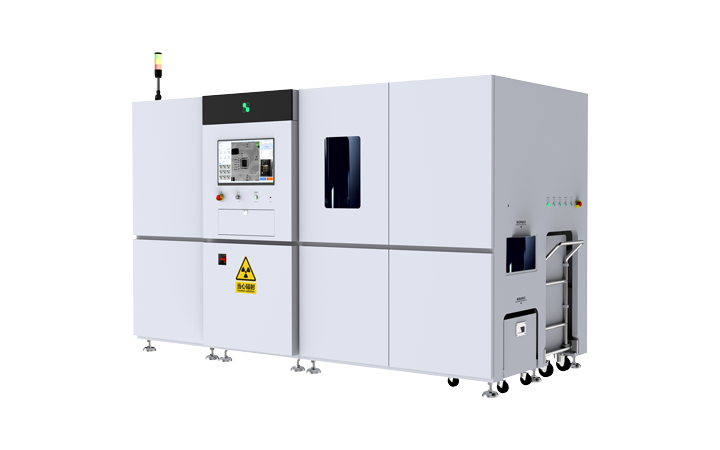

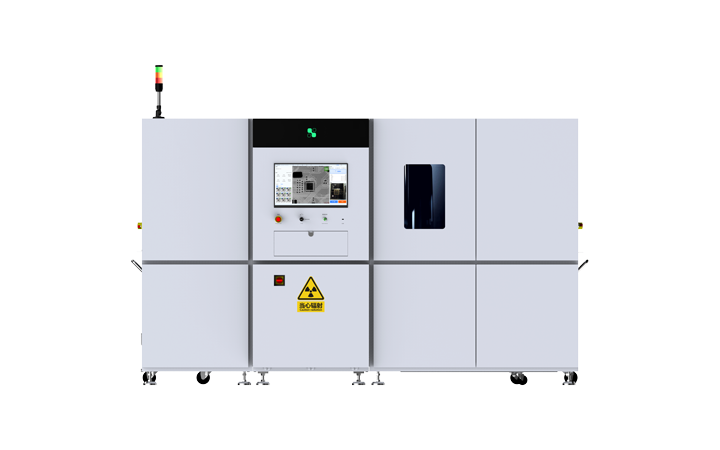

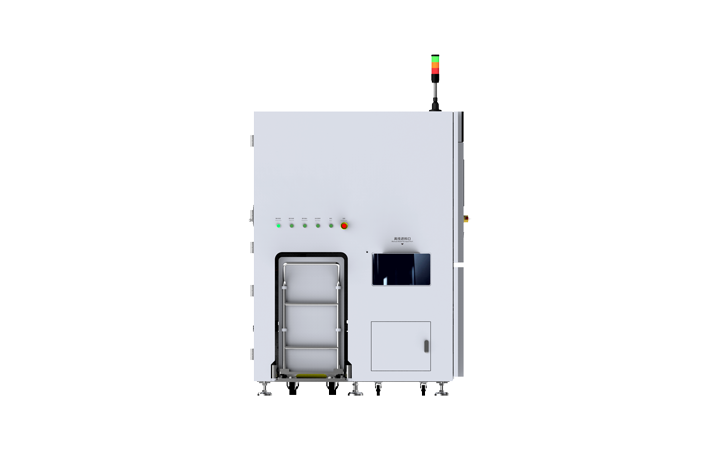

Das System besteht im Wesentlichen aus sieben Hauptmodulen, darunter der Röntgenquelle, der Bildgebungseinheit, dem Computerbildverarbeitungssystem, dem mechanischen System, dem elektrischen Steuerungssystem, dem Sicherheitsschutzsystem und dem Alarmsystem. Es integriert moderne zerstörungsfreie Prüfung (NDT), Computersoftwaretechnologie, Bilderfassungs- und -verarbeitungstechnologie, mechanische Übertragungstechnologie und KI-Algorithmen und deckt die vier wichtigsten technischen Disziplinen Optik, Mechanik, Elektronik und Informatik ab. Durch die Nutzung der unterschiedlichen Röntgenabsorptionseigenschaften von Materialien mit unterschiedlicher Zusammensetzung und Dicke erfasst das System Bilder von elektronischen Komponenten in Rollenverpackungen und führt eine automatische Komponentenzählung durch. Die vollautomatische Online-Röntgen-Rollenzählmaschine ist für den Einsatz mit SMT-Produktionslinien zur automatischen End-of-Line-Rollenbestandszählung konzipiert. Es unterstützt 7–15-Zoll-Rollen und bietet automatische Beladung, automatische Inspektion, automatisches Scannen und Etikettieren von Barcodes sowie automatisches Entladen, wodurch der Arbeitsaufwand erheblich reduziert und gleichzeitig die betriebliche Effizienz verbessert wird. Die Online-Röntgen-Rollenzählmaschine kann bei Bedarf auch in das MES (Manufacturing Execution System) integriert werden, was eine effizientere und zuverlässigere Rollenbestandsverwaltung ermöglicht und gleichzeitig verbesserte Möglichkeiten der digitalisierten Lagerverwaltung bietet.
Unterstützt mehrere Be- und Entlademethoden, einschließlich Trolleys, AGVs und Andocken an Materialbehälter.
Erkennungsgeschwindigkeit bis zu 13 Sekunden pro Stück; Mit einer einzigen Einheit können 4–5 Bediener eingespart werden.
Zählgenauigkeit 99,99 %, unterstützt durch KI-basierte Zählalgorithmen.
Barcode-Scangenauigkeit 99,9 %, mit einer 20-Megapixel-KI-Kamera.
Identifiziert leere Beschriftungsbereiche automatisch; eine branchenweit einzigartige Funktion.
Doppelte Überprüfung der Etikettierung (sekundäre Überprüfung), kinderleichter Etikettierungsprozess und vollständige Rückverfolgbarkeit.
Kompatibel mit Materialbehältern mit einer Höhe von bis zu 90 mm; unterstützt alle Materialspezifikationen auf dem Markt.
Über 15.000 Materialtypen in der Datenbank; schnellere Algorithmusaktualisierungen mit OTA-Upgrades innerhalb von 72 Stunden.
Unterstützt die Integration mit verschiedenen Systemen wie ERP, MES und WMS.
Verbesserter Hardwareschutz; Die gemessene Strahlungsäquivalentdosisleistung auf der Maschinenoberfläche beträgt <0,5 μSv/h.
| Allgemeine Spezifikationen | |
|---|---|
| Gesamtabmessungen | 3200 mm (L) x 1450 mm (B) x 2300 mm (H) (einschließlich dreifarbigem Licht) 3200 mm (L) x 1450 mm (B) x 1950 mm (H) (ohne dreifarbiges Licht) |
| Gesamtgewicht | 3500 kg |
| Gesamtstromverbrauch | 3200W |
| Stromversorgung | Wechselstrom 220 V 16 A 50/60 Hz |
| Betriebstemperatur | 5-40℃ |
Ein automatisiertes Röntgeninspektionssystem (AXI) erfasst Röntgenbilder elektronischer Produkte und analysiert deren innere Struktur, ohne das Produkt zu beschädigen. Das System basiert auf den großen KI-Modellen von Hikvision Guanlan und vergleicht Inspektionsbilder automatisch mit trainierten KI-Modellen, um Fehler, fehlende Komponenten und Montageprobleme zu erkennen und so die Inspektionsgenauigkeit und Produktionseffizienz zu verbessern.
