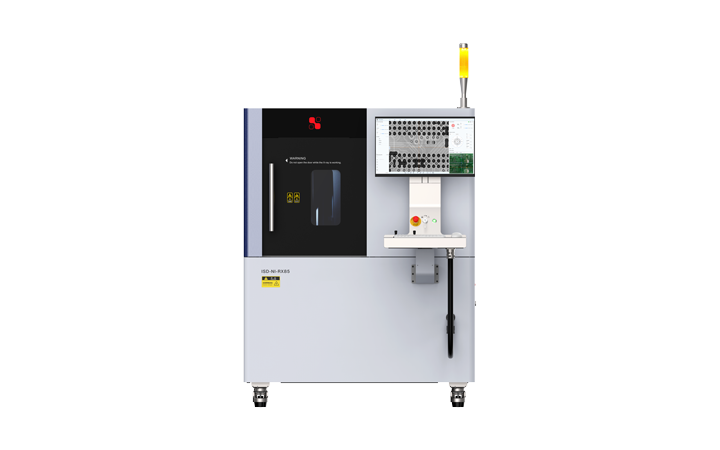

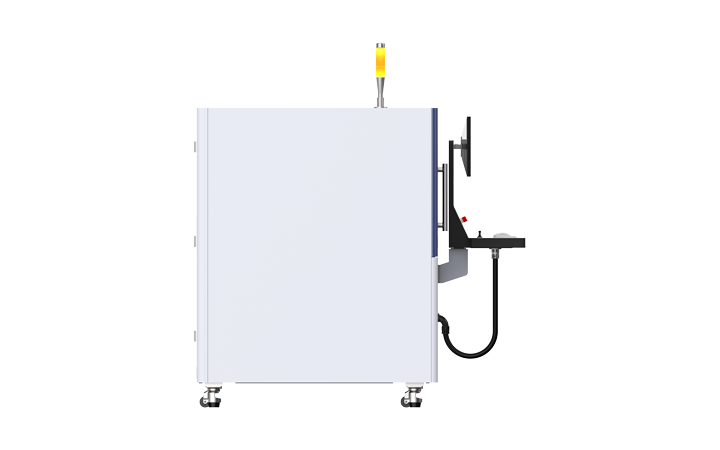

Diese Geräteserie besteht im Wesentlichen aus sieben Hauptsubsystemen: einer Mikrofokus-Röntgenquelle, einer Bildgebungseinheit, einem Computerbildverarbeitungssystem, einem mechanischen System, einem elektrischen Steuerungssystem, einem Sicherheitsschutzsystem und einem Alarmsystem. Durch die Integration moderner zerstörungsfreier Prüftechnologie (NDT), Computersoftwaretechnologie, Bilderfassungs- und -verarbeitungstechnologie, mechanischer Übertragungstechnologie und KI-Algorithmen kombiniert das System optische, mechanische, elektrische und Computertechnologien in einer einzigen Plattform. Das System nutzt Unterschiede in der Röntgenabsorption von Materialien unterschiedlicher Dichte und Dicke, erzeugt Bilder der inneren Struktur eines Objekts und führt eine Prüfung auf innere Defekte durch. Es liefert hochauflösende Echtzeit-Inspektionsbilder von Produkten und ermöglicht so die Identifizierung interner Fehler sowie die Klassifizierung und Einstufung von Fehlertypen. Darüber hinaus kann der KI-Algorithmus entsprechend benutzerspezifischer Anforderungen erkannte Fehler automatisch bewerten und so die Genauigkeit, Konsistenz und Objektivität der Prüfergebnisse sicherstellen.
.png)
Bis zu 45-fache geometrische Vergrößerung und eine Brennfleckgröße von mindestens 4 μm, ausgestattet mit AI-Rauschunterdrückung und AI-Super-Resolution-Bildgebungstechnologien.
Das integrierte Hikvision Guanlan AI-Modell ermöglicht die Erkennung von Hohlräumen mit einem Klick.
Einfache Bedienung, für den vollständigen Betrieb sind nur 30 Minuten Schulung erforderlich.
Unterstützt sowohl die Probenahme als auch die vollständige Inspektion.
Verbesserter Hardwareschutz; Oberflächenstrahlungsäquivalentdosisrate <0,5 μSv/h.
Röntgendaten können an Produktcodes gebunden werden, was eine vollständige Rückverfolgbarkeit von Fehlern ermöglicht.
| Allgemeine Spezifikationen | |
|---|---|
| Gesamtabmessungen | 1250 mm (L) * 1300 mm (B) * 1600 mm (H) (ohne Dreifarblicht und Bedienkonsole) |
| Gesamtgewicht | 1000 kg |
| Gesamtstromverbrauch | 550W |
| Stromversorgung | Wechselstrom 220 V 50/60 Hz |
| Betriebstemperatur | 10-35℃ |
| Zertifizierung | CE-konform |
Ein automatisiertes Röntgeninspektionssystem (AXI) erfasst Röntgenbilder elektronischer Produkte und analysiert deren innere Struktur, ohne das Produkt zu beschädigen. Das System basiert auf den großen KI-Modellen von Hikvision Guanlan und vergleicht Inspektionsbilder automatisch mit trainierten KI-Modellen, um Fehler, fehlende Komponenten und Montageprobleme zu erkennen und so die Inspektionsgenauigkeit und Produktionseffizienz zu verbessern.
