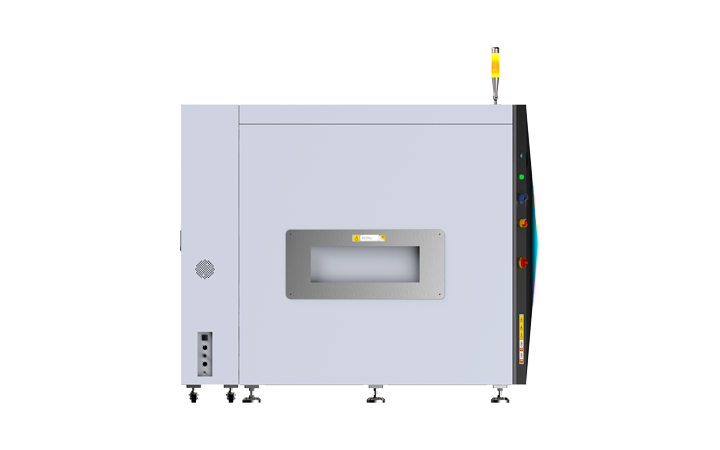

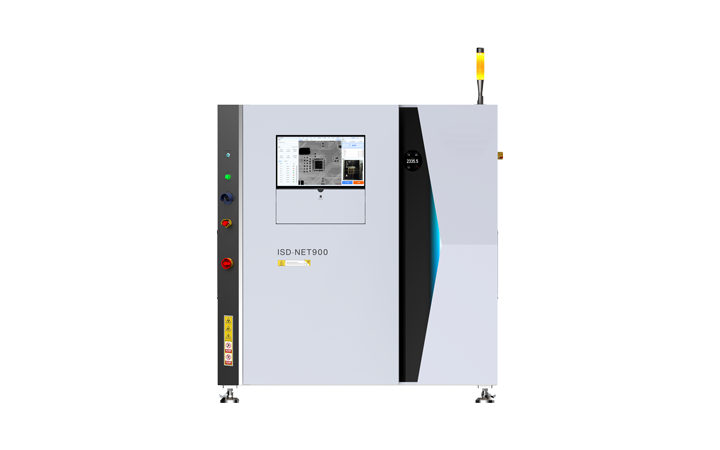

Das Online 3D AXI Intelligent Inspection System ist ein Inline-3D-Röntgeninspektionssystem, das für die automatische Inspektion von Lötstellenfehlern auf Leiterplatten (PCBs) basierend auf vorprogrammierten Inspektionskriterien entwickelt wurde. Es eignet sich besonders für die Inspektion versteckter Lötstellen, einschließlich BGA-, LGA-, QFN-, QFP- und PTH-Durchgangslochkomponenten. Das System ist in der Lage, ein breites Spektrum an Lötfehlern zu erkennen, darunter Hohlräume, unzureichendes Lot (offene Lötstellen), Kurzschlüsse, Fremdkörper, Komponentenfehlausrichtung und schlechte Lotbenetzung.
Das System ist mit den Hikvision Guanlan Large AI Models ausgestattet, die klarere Röntgenbilder und genauere Inspektionsergebnisse liefern und gleichzeitig ihre Inspektionsleistung durch kontinuierliche Optimierung kontinuierlich verbessern.
.png)
.png)
Ultraschneller Fly-Scan in 1,5 Sekunden mit hochpräziser 3D-Bildgebung
| Umweltanforderungen | |
|---|---|
| Betriebstemperatur | 0℃~ 40℃ |
| Betriebsfeuchtigkeit | 30 %–70 % |
| Stromversorgung | AC220V, 50/60Hz |
| Gesamtstromverbrauch | ≤5,5 kW |
| Luftdruckanforderung | 0,5–0,6 MPa |
| Geräteabmessungen | |
| Abmessungen | 1700*2170*1800 (mm) |
| Gewicht | 3800kg |
Ein automatisiertes Röntgeninspektionssystem (AXI) erfasst Röntgenbilder elektronischer Produkte und analysiert deren innere Struktur, ohne das Produkt zu beschädigen. Das System basiert auf den großen KI-Modellen von Hikvision Guanlan und vergleicht Inspektionsbilder automatisch mit trainierten KI-Modellen, um Fehler, fehlende Komponenten und Montageprobleme zu erkennen und so die Inspektionsgenauigkeit und Produktionseffizienz zu verbessern.
